(Y ) ZBW系列光伏變電站

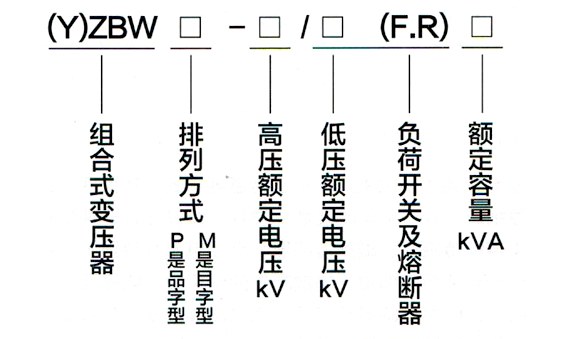

型號含義

產品特點

●變電站結構緊湊 ，占地面積小， 散熱器外置，散熱更好。

●變電站采用新型變壓器系列技術、結構合理、安全可靠。

●變壓器油作為10KV或者35KV側高壓元件的絕緣介質，大幅縮短安全距離。

●油箱采用全封閉結構，使油和大氣全面隔絕，大大降低了氧化過程和水汽的介入，提高了系統設備的穩定性，可靠性和安全性，同時，使用片式散熱器，拆裝方便、維護簡單。

●箱體采用特殊噴丸工藝處理，具有良好的防腐、防暴曬能力，能抵御風沙的侵蝕。

●低壓側采用國能新智能型斷路器、塑殼空氣開關，分段能力高，保護性能好。

●變壓器油箱可裝設帶通訊接口的壓力表及溫度計，負荷開關可加裝行程開關，實現對變壓器進行遠程監控、操作及維護。

●箱體采用全密封設計，防護等級可達到IP54。

產品概述

YB系列光伏發電專用箱變，是一種集高壓開關設備、變壓器器身、保護熔斷器集中放在油箱中，與低壓開關柜及相應輔助配套設備于一體的高壓/低壓預裝式變電站(以下稱變電站)。它是一種將來自光伏并網逆變器的0.27KV或0.315KV電壓經過升壓變壓器升高到10KV或者35KV后，經10KV或35KV線路向上輸出電能的專用配電設施，是光伏發電系統的理想配套設施。

執行標準

GB/T17467《高壓/低壓預裝式變電站》

GB1094《電力變壓器 》

GB/T6451《 油浸式電力變壓器技術參數和要求》

GB11022《 高壓開關設備通用技術條件》

GB/T16927《高電壓試驗技術》

GB311.1《 高壓輸變電設備的絕緣配合》

GB50150《 電氣裝置安裝工程電氣設備交接試驗標準》

GB/T5273《 變壓器、高壓電器和套管的接線端子》

GB4208《外殼防護等級 (IP代碼)》

GB/T191《包裝儲運圖示標志》

使用條件

1、周圍空氣溫度-30° C~+45C;

2、海拔高度:≤1000m (≥1000m時按高原型設計) ;

3、戶外風速:≤35m/s

4、相對濕度:日平均不大于95%，月平均不大于90%;

5、污穢等級: II、I類;

6、地震強度:不超過8度;

7、安裝地點:無火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動。

*超出以上使用環境,請用戶與我公司協商。
