KYN61-40.5 (Z)交流金屬鎧裝移開式開關設備

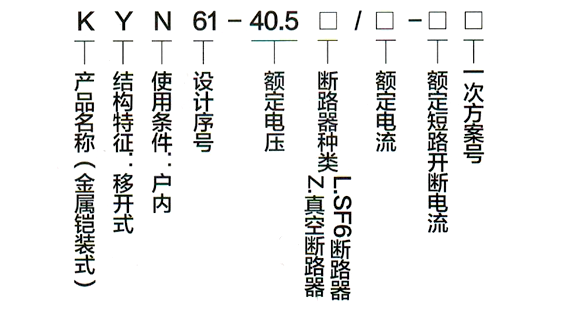

型號含義

產品概述

KYN61 -40.5(Z)交流金屬鎧裝移開式開關設備(以下簡稱開關柜)系三相交流50Hz、額定電壓40. 5kV戶內成套配電裝置，主要用于發電廠、變電站及工礦企業的配電室接受與分配電能，可實現對電路的控制、保護和檢測之用:還可用于頻繁操作的場所。本開關柜符合GB3906- -2006《3.6-40.5kV交流金屬封閉開關設備和控制設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、1EC60298《額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》等標準。

正常使用環境條件

◎環境溫度:上限+40°C 下限-15°C;

◎海拔高度不超過1000米;

◎空氣相對濕度:

日平均值不大于95%，

月平均值不大于90%;

◎地震烈度不超過8度; !

◎不適用于有腐蝕或可燃?xì)怏w、水蒸氣等明顯污染的場所。

注:超過上述正常使用條件時，用戶可與制造廠協商確定。

主要技術參數

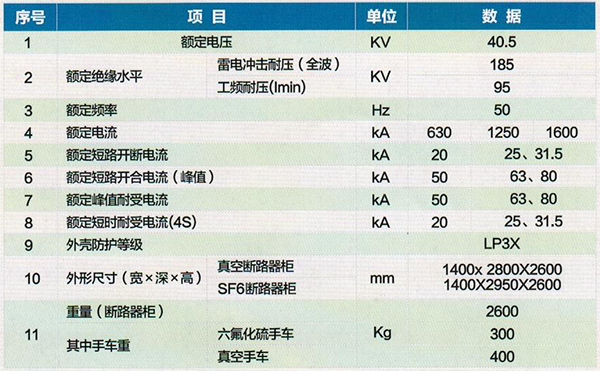

開關柜主要技術數據

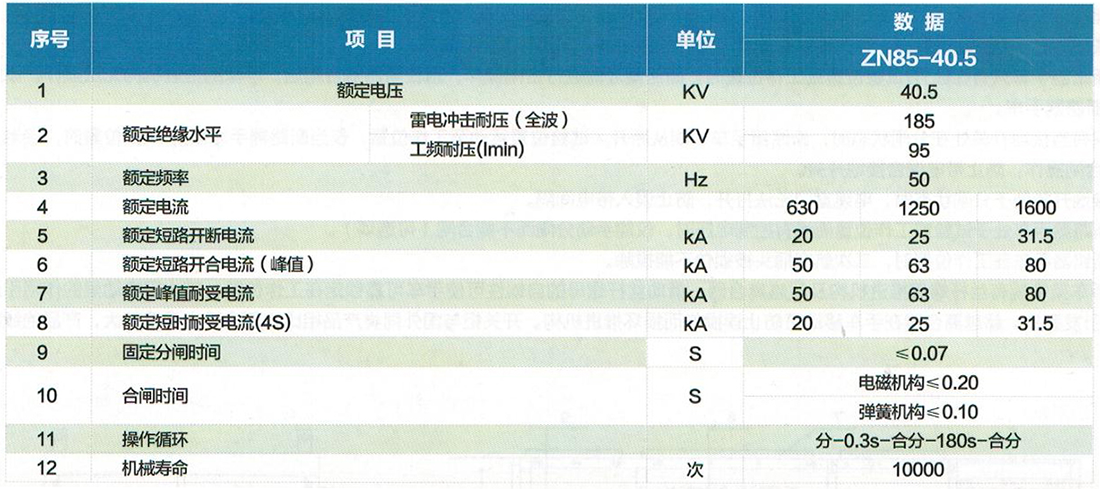

斷路器主要技術參數

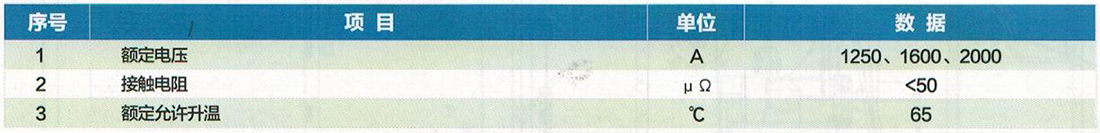

斷路器柜一次隔離插頭YCT-1600主要技術參數

結構特點

開關柜整體結構由柜體、手車兩大部分組成。柜體內配用新型國產ZN85- 40.5絕緣真空斷路器或進口SF6斷路器，柜體采用組裝結構，提高了手車與柜體的配合精度，同型號手車互換性好，產品外形美觀。柜體為進口敷鋁鋅板多重折彎，用螺栓組裝成型。

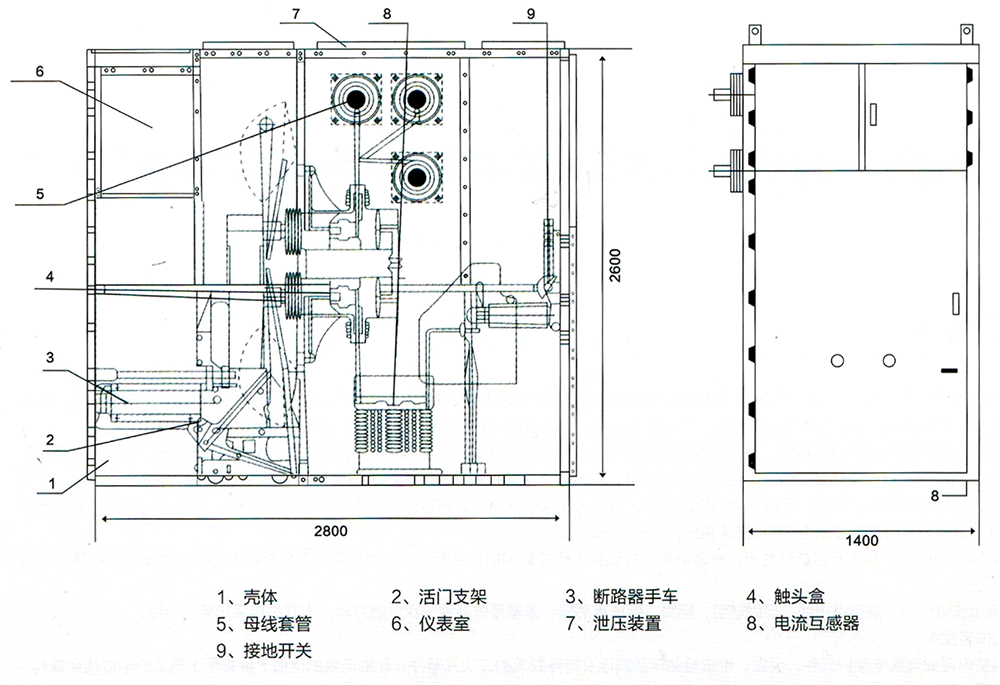

開關柜主要電器元件都有其獨立的隔室，典型方案按功能特征分為繼電器儀表室A、母線室B、手車室C、電纜室0四部分。各部分以接地的金屬隔板分隔組成一個全封閉鎧裝設備，因能阻止電弧延伸，使可能產生的故障限制在很小的范圍內。當某部的元件需更換或維修時，不需要全部停電，只需手車移開柜體時，切斷元件兩端的電源，維修人員即可安全進入該室。其外殼防護等級為IP3X，手車室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X(開關柜結構及特征見圖2)。

開關柜可實現閉門操作。包括斷路器分合閘，斷路器手車推進至工作位置和退出至斷開/試驗位置以及接地開關的分合閘都能在高壓隔室門關閉條件下進行。

開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等多種一-次系統方案，本開關柜采用復合絕緣。

1、繼電器儀表室A

繼電器室內可安裝繼電保護元件、儀表、帶電檢測指示器以及特殊要求的二次元器件，在繼電器的頂板上留有便于施工的小母線穿越孔。

2、主母線隔室B

主母線采用單臺拼接相互貫穿聯接方式，通過支母線和靜觸頭盒固定。主母線和聯絡母線為柜型截面母線，分段形式，所有母線均外用熱縮套管，所有搭接面都用不同規格、大小的異行盒(熱縮套管)裹住，滿足復合絕緣要求相鄰柜母線套管固定、隔離，能防止事故向其它隔室蔓延。

3、手車隔室C

手車室位于柜前的下部，正后方隔板上裝有可以啟示開關的金屬活門，底部設置拱手車運行的軌道。當手車從試驗位置移動到工作位置過程中，上、下活門通過側連板與手車聯動，自動打開，反方向移動時活門則自動閉合，形成隔離。手車的鎖定機構與柜體的連接裝置部分均設在柜前左右側。

4、電纜隔室D

電纜室可安裝電流互感器、變壓器、避雷器、接地開關及電纜，寬裕的空間條件便于多根電纜的連接。

1)聯鎖功能:為防止誤操作，開關柜裝有安全可靠的聯鎖裝置，滿足”五防”要求。

2)斷路器手車只有在斷開/試驗位置或工作位置時，斷路器才能進行合閘操作，且在斷路器合閘后，手車的推進機構無法操作，以防止負荷推拉斷路器手車。

3)只有當接地開關處在分閘狀態時，斷路器手車才能從斷開/試驗位置運動至工作位置，僅當斷路器手車斷開/試驗位置時，接地開關才能進行合閘操作，防止帶電誤合接地開關。

4)接地開關處于分閘狀態時，電纜室門無法打開，防止誤入帶電間隔。

5)斷路器手車處于試驗或工作位置而沒有控制電壓時，僅能手動分閘而不能合閘(可選項)。

6)斷路器手車在工作位置時，二次航空插頭被鎖住不能拔除。

7)手車架中裝有絲桿螺母推進機構及超越離合器。借助絲桿螺母的自鎖性可使手車可靠鎖定在工作位置，防止因電動里的作用引起手車竄動而引發事故。超越離合器在手車移動可防止誤操作而損壞推進機構。開關柜與國外同類產品相比，復合絕緣強度較大，產品絕緣穩定性好。

6、泄壓裝置

斷路器手車室、母線室和電纜室的上方均設有泄壓通道，當斷路器或母線室發生內部故障時，伴隨電弧的出現，開關柜內部氣壓升高，頂部泄壓金屬板將被打開，釋放壓力和氣體，以確保操作人員和設備的安全。

7、防凝露和腐蝕

開關柜手車室、電纜室設有加熱裝置以防止在高濕度和溫度變化較大的氣候環境中產生凝露帶來的危險。

8、接地裝置

在電纜室內單獨設有50x5mm接地銅排，此母排能貫穿相鄰各柜，與柜體良好接觸，也可供直接接地之元器件使用。
